NORDline WWBA 19,5 H-B-S
| Cena bez DPH | 118 580,00 Kč |
|---|---|
| Cena vč. DPH | 143 481,80 Kč |
| Objednací číslo | 15142 |
|---|---|
| Záruka (měsíce) | 24 |
| Skladem | Ano |

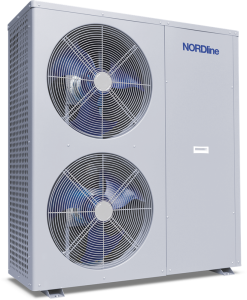

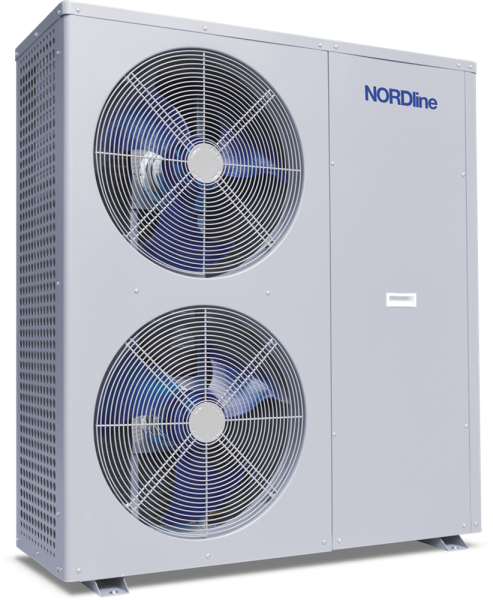

NORDline WWBC 19.5H-B-S (R32) bez softstartéru - tepelné čerpadlo vzduch-voda ON-OFF
Tepelné čerpadlo WWBA 19,5 H-B-S je zapsáno do dotačního programu KOTLÍKOVÁ DOTACE a NOVÁ ZELENÁ ÚSPORÁM pod dotačním kódem SVT 26136.
Kompaktní jednotka v horizontálním provedení slouží k ohřevu topné vody pro podlahové topení a nízkoteplotní topné systémy. Možnost řízení dvou výstupních teplot – ovládání třícestného ventilu. U nízkoteplotních radiátorových systémů je doporučený teplotní spád otopných těles 50/45. Jednotka je určena pro venkovní instalaci, je osazena třífázovým kompresorem HITACHI – scroll. Součástí tepelného čerpadla je LCD regulátor. Pro dodržení záručních podmínek musí být výrobek instalován certifikovanou montážní firmou.
| Parametry a obsah | |
|---|---|
| Hrubá / čistá váha | 175 / 155 kg |
| Chlazení a funkce | |
| Hladina akustického tlaku | 56 dB (A) |
| Typ chladiva | R32 |
| Množství chladiva | 2600 g |
| Výkon a spotřeba | |
| Třída sezónní energetické účinnosti ErP (35 °C) | A++ |
| Typ kompresoru | |
| Akustický výkon | 71 dB(A) |
| Příkon | 4380 W |
| Napětí / Frekvence | 380-400/50 V/Hz |
| Rozměry | |
| Vnější rozměry (Š x H x V) | 1117 x 427 x 1285 mm |
| Rozměry balení (Š x H x V) | 1119 x 470 x 1390 mm |
| ÚČINNOST (35 °C) | |
|---|---|
| Třída sezónní energetické účinnosti | A++ |
| SCOP (kWh / kWh) | 3,85 |
| Pdesign (kW) | 13,0 |
| Sezónní energetická účinnost vytápění (ns) % | 151 |
| TECHNICKÉ DATA | |
|---|---|
| Teplotní rozsah nasávaného vzduchu | -25 °C až +35 °C |
| Teplotní rozsah topného systému | +15 °C až +60 °C |
| Příruba topné a vratné vody | 1" |
| Objem vyrobené horké vody (15 / 55 °C) | 393 l / h |
| Cirkulační průtok vody | 3 154 m³ / h (ΔT = 5 °C) |
| Ochrana pro zamrznutí topné vody | dvoustupňová ochrana (pro nouzový stav) |
| Tlaková ztráta-topná strana | 40 kPa |
| Objem vody ve výměníku | 2,75 l |
| Provozní tlak topné vody | Min. 0,1 Mpa – Max. 0,6 MPa |
| CHLADÍCÍ OKRUH | |
|---|---|
| Chladivo / množství chladiva | R32 / 2 600 g |
| GWP / přepočet CO2 | 675 / 1,76 t |
| Odtávání | Automatické (manuální) |
| Způsob odtávání | Reverzní chod (horkým chladivem) |
| Ohřev kompresoru a sběrné vany kondenzátu | ANO (instalován topný kabel) |
| Odvod kondenzátu | Otvorem ve spodním krytu |
| Vypínání nízkotlakého presostatu | 0,2 Mpa |
| Vypínání vysokotlakého presostatu | 4,2 Mpa |
| ELEKTRICKÉ ÚDAJE | |
|---|---|
| Napájení | 400 V / 3 PH / 50 Hz |
| Příkon (top. voda 35 °C) | 4,38 kW |
| Max.rozběhový proud (se softstartérem) | 11 A |
| Max.provozní proud (top. voda 35 °C) | 7,76 A |
| Min.jistič (A) | 16C (20B) |
| Počet ventilátorů | 2 |
| Příkon ventilátoru | 2 x 85 W |
| Přívodní vedení pro kompresor (n x mm2) | 5 x 2,5 |
| Kompresor | Hitachi Scroll |
| Elektronická regulace LCD | ano |
| Používaný olej v kompresoru | FV68H |
| MECHANICKÉ ÚDAJE | |
|---|---|
| Výška (mm) | 1285 |
| Šířka (mm) | 1117 |
| Hloubka (mm) | 427 |
| Hmotnost (kg) | 155 / 175 |
| Povrchová úprava | Komaxit |
| Barva | Matná ledově šedá |
| Krytí (EN 60 529) | IPX4 |
| Výměník | Trubkový, materiál Cu |
| HLUČNOST | |
|---|---|
| Akustický tlak - vzdálenost 3 m | 56 dB |
| BIVALENTNÍ-POMOCNÝ ZDROJ | |
|---|---|
| Ovládání bivalentního zdroje | ano |
| VÝKONOVÉ ÚDAJE | |
|---|---|
| A12/W35 – výkon / příkon (kW) | 21,2 / 3,82 |
| A7/W35 - COP | 5,55 |
| A7/W35 – výkon / příkon (kW) | 19,1 / 3,96 |
| A7/W35 - COP | 4,82 |
| A7/W45 – výkon / příkon (kW) | 18,47 / 5,37 |
| A7/W45 - COP | 3,44 |
| A2/W35 – výkon / příkon (kW) | 14,1 / 3,78 |
| A2/W35 - COP | 3,73 |
| A2/W45 – výkon / příkon (kW) | 15,32 / 5,29 |
| A2/W45 - COP | 2,9 |
| A-2/W45 – výkon / příkon (kW) | 13,94 / 5,03 |
| A-2/W45 - COP | 2,77 |
| A-7/W35 – výkon / příkon (kW) | 11,59 / 3,95 |
| A-7/W35 - COP | 2,93 |
| A-7/W45 – výkon / příkon (kW) | 12,22 / 4,78 |
| A-7/W45 - COP | 2,56 |
| A-15/W35 – výkon / příkon (kW) | 11,31 / 4,01 |
| A-15/W35 - COP | 2,82 |
