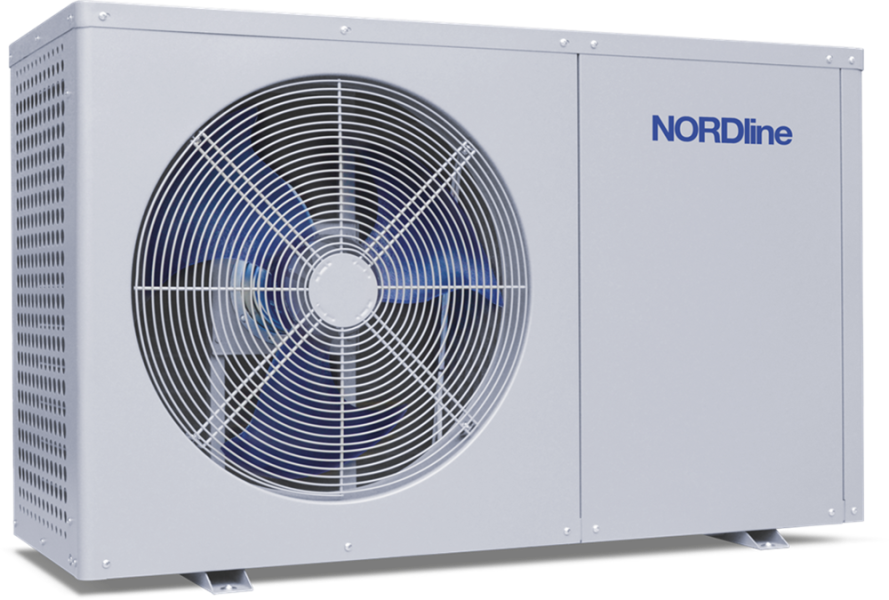

NORDline WWBA 9,5 H-B/P (R32) bez softstartéru - tepelné
čerpadlo vzduch-voda ON-OFF
Tepelné čerpadlo WWBA 9,5 H-B/P je
zapsáno do dotačního programu KOTLÍKOVÁ
DOTACE a NOVÁ ZELENÁ
ÚSPORÁM pod dotačním
kódem SVT 26134.
Kompaktní jednotka v horizontálním provedení slouží k ohřevu
topné vody pro podlahové topení a nízkoteplotní topné systémy.
Možnost řízení dvou výstupních teplot – ovládání třícestného
ventilu. U nízkoteplotních radiátorových systémů je doporučený
teplotní spád otopných těles 50/45. Jednotka je určena pro venkovní
instalaci, je osazena jednofázovým rotačním kompresorem GREE.
Součástí tepelného čerpadla je LCD regulátor. Pro dodržení
záručních podmínek musí být výrobek instalován certifikovanou
montážní firmou.
- WI-FI OVLÁDÁNÍ
- OHŘEV TUV
- REŽIM TOPENÍ
- REŽIM CHLAZENÍ
- VLASTNÍ DIAGNOSTIKA
- EKOLOGICKÉ CHLADIVO R32
| Parametry a obsah |
|
| Hrubá / čistá váha |
101 / 93 kg |
| Chlazení a funkce |
|
| Hladina akustického tlaku |
51,3 dB (A) |
| Typ chladiva |
R32 |
| Množství chladiva |
1300 g |
| Výkon
a spotřeba |
|
| Třída sezónní energetické účinnosti
ErP (35 °C) |
A++ |
| Typ kompresoru |
|
| Akustický výkon |
67 dB(A) |
| Příkon |
2460 W |
| Napětí / Frekvence |
220-240/50 V/Hz |
| Rozměry |
|
| Vnější rozměry (Š x H x V) |
1117 x 427 x 685
mm |
| Rozměry balení (Š x H x V) |
1119 x 495 x 740
mm |
| ÚČINNOST (35 °C) |
|
| Třída sezónní energetické účinnosti |
A++ |
| SCOP (kWh / kWh) |
3,83 |
| Pdesign (kW) |
7,3 |
| Sezónní energetická účinnost vytápění (ns) % |
150,2 |
| TECHNICKÉ DATA |
|
| Teplotní rozsah nasávaného vzduchu |
-25 °C až +35 °C |
| Teplotní rozsah topného systému |
+15 °C až +60 °C |
| Příruba topné a vratné vody |
1" |
| Objem vyrobené horké vody (15 / 55 °C) |
202 l / h |
| Cirkulační průtok vody |
1 618 m³ / h (ΔT = 5 °C) |
| Ochrana pro zamrznutí topné vody |
dvoustupňová ochrana (pro nouzový stav) |
| Tlaková ztráta-topná strana |
20 kPa |
| Objem vody ve výměníku |
1,75 l |
| Provozní tlak topné vody |
Min. 0,1 Mpa – Max. 0,6 MPa |
| CHLADÍCÍ OKRUH |
|
| Chladivo / množství chladiva |
R32 / 1300 g |
| GWP / přepočet CO2 |
675 / 0,88 t |
| Odtávání |
Automatické (manuální) |
| Způsob odtávání |
Reverzní chod (horkým chladivem) |
| Ohřev kompresoru a sběrné vany kondenzátu |
ANO (instalován topný kabel) |
| Odvod kondenzátu |
Otvorem ve spodním krytu |
| Vypínání nízkotlakého presostatu |
0,2 Mpa |
| Vypínání vysokotlakého presostatu |
4,2 Mpa |
| ELEKTRICKÉ ÚDAJE |
|
| Napájení |
220-240 V / 1 PH / 50 Hz |
| Příkon (top. voda 35 °C) |
2,46 kW |
| Max.rozběhový proud (se softstartérem) |
16 A |
| Max.provozní proud (top. voda 35 °C) |
11,8 A |
| Min.jistič (A) |
16C (20B) |
| Počet ventilátorů |
1 |
| Příkon ventilátoru |
85 W |
| Přívodní vedení pro kompresor (n x mm2) |
3 x 2,5 |
| Kompresor |
GREE Rotační |
| Elektronická regulace LCD |
ano |
| Používaný olej v kompresoru |
RB68EP |
| MECHANICKÉ
ÚDAJE |
|
| Výška (mm) |
685 |
| Šířka (mm) |
1117 |
| Hloubka (mm) |
427 |
| Hmotnost (kg) |
93 / 101 |
| Povrchová úprava |
Komaxit |
| Barva |
Matná ledově šedá |
| Krytí (EN 60 529) |
IPX4 |
| Výměník |
Trubkový, materiál Cu |
| HLUČNOST |
|
| Akustický tlak - vzdálenost 3 m |
51,3 dB |
| BIVALENTNÍ - POMOCNÝ ZDROJ |
|
| Ovládání bivalentního zdroje |
ano |
| VÝKONOVÉ ÚDAJE |
|
| A12/W35 – výkon / příkon (kW) |
11,88 / 2,16 |
| A7/W35 - COP |
5,55 |
| A7/W35 – výkon / příkon (kW) |
10,2 / 2,14 |
| A7/W35 - COP |
4,76 |
| A7/W45 – výkon / příkon (kW) |
9,14 / 2,9 |
| A7/W45 - COP |
3,15 |
| A2/W35 – výkon / příkon (kW) |
8,5 / 2,16 |
| A2/W35 - COP |
3,94 |
| A2/W45 – výkon / příkon (kW) |
8,37 / 2,87 |
| A2/W45 - COP |
2,92 |
| A-2/W45 – výkon / příkon (kW) |
7,44 / 2,89 |
| A-2/W45 - COP |
2,58 |
| A-7/W35 – výkon / příkon (kW) |
7,09 / 2,32 |
| A-7/W35 - COP |
3,06 |
| A-7/W45 – výkon / příkon (kW) |
6,48 / 2,84 |
| A-7/W45 - COP |
2,28 |
| A-15/W35 – výkon / příkon (kW) |
6,41 / 2,47 |
| A-15/W35 - COP |
2,6 |
